بائنڈر مواد کیا ہے؟

بائنڈر میٹریل ایک مادہ ہے جو میکانکی ، کیمیائی ، یا چپکنے والی بانڈنگ کے ذریعہ ایک ساتھ مل کر ڈھانچہ تشکیل دینے کے لئے دوسرے مواد کو ایک ساتھ رکھتا ہے۔ یہ مواد مینوفیکچرنگ کے عمل میں پولیمر اور موم سے لے کر تعمیر میں سیمنٹ تک ہوتے ہیں ، جو اس اہم "گلو" کے طور پر کام کرتے ہیں جو ان گنت ایپلی کیشنز میں ساختی سالمیت کو برقرار رکھتا ہے۔

بائنڈرز کا کام سادہ آسنجن سے کہیں زیادہ پھیلا ہوا ہے۔ ایم آئی ایم میں ، پولیمر - پر مبنی بائنڈرز تھرمل یا کیمیائی عمل کے ذریعے ہٹائے جانے سے پہلے تشکیل کے دوران میٹل پاؤڈر کو عارضی طور پر باندھتے ہیں۔ بیٹری کی تیاری میں ، خصوصی پولیمر بائنڈرز یقینی بناتے ہیں کہ ہزاروں چارج - خارج ہونے والے چکروں کے ذریعے الیکٹروڈ کے اجزاء برقرار رہیں۔ پورٹ لینڈ سیمنٹ جیسے تعمیراتی پابند اجتماعات کے مابین پائیدار بانڈ پیدا کرتے ہیں جو ماحولیاتی تناؤ کی دہائیوں کا مقابلہ کرتے ہیں۔

بائنڈر فعالیت کے پیچھے سائنس

بائنڈرز ان کی کیمیائی ساخت اور اطلاق کی ضروریات کے مطابق کئی الگ الگ میکانزم کے ذریعے کام کرتے ہیں۔ ان میکانزم کو سمجھنے سے یہ پتہ چلتا ہے کہ کیوں مخصوص پابندیاں خاص صنعتوں پر حاوی ہیں۔

کیمیائی بانڈنگ سسٹم

کیمیائی بائنڈرز ان کے متحد ہونے والے مواد کے ساتھ ہم آہنگی یا آئنک بانڈ تشکیل دیتے ہیں۔ پورٹلینڈ سیمنٹ جیسے ہائیڈرولک بائنڈرز پانی کے ساتھ ہائیڈریشن کے رد عمل سے گزرتے ہیں ، جس سے کرسٹل لائن ڈھانچے تیار ہوتے ہیں جو مستقل طور پر مجموعی ذرات کو ایک ساتھ لاک کرتے ہیں۔ یہ رد عمل کیلشیم سلیکیٹ ہائیڈریٹ جیل پیدا کرتا ہے ، جو عام کنکریٹ ایپلی کیشنز میں 5،000 پاؤنڈ فی مربع انچ سے زیادہ کمپریسی طاقت تیار کرتا ہے۔ کیمیائی تبدیلی ناقابل واپسی ہے ، جس سے ان بائنڈرز کو مستقل ڈھانچے کے لئے مثالی بنایا گیا ہے۔

بیٹری الیکٹروڈ میں پولیمر بائنڈر مختلف انداز میں کام کرتے ہیں۔ پولی وینالیڈین فلورائڈ (پی وی ڈی ایف) بائنڈرز وین ڈیر والز فورسز اور مکینیکل باہمی مداخلت کے ذریعہ فعال مادی ذرات اور موجودہ جمع کرنے والوں کے مابین مضبوط چپکنے والی بانڈ تیار کرتے ہیں۔ الیکٹروڈ ماس کے صرف 5 ٪ پر مشتمل ہونے کے باوجود ، پی وی ڈی ایف کا الیکٹرو کیمیکل استحکام اور مکینیکل لچک بیٹری کی کارکردگی کے لئے اہم ثابت ہوتی ہے۔ 2024 سے ہونے والی تحقیق سے یہ ظاہر ہوتا ہے کہ اعلی درجے کے بائنڈرز روایتی اختیارات کے مقابلے میں بیٹری سائیکل کی زندگی کو 30-50 فیصد تک بہتر بنا سکتے ہیں۔

جسمانی تعلقات کے طریقہ کار

جسمانی پابند میکانکی انٹلاکنگ یا سطح کے تناؤ کے اثرات کے ذریعہ کیمیائی رد عمل کے بجائے ہم آہنگی پیدا کرتے ہیں۔ موم - دھات کے انجیکشن مولڈنگ میں مبنی بائنڈر کنٹرول درجہ حرارت پر پگھل جاتے ہیں ، دھاتی پاؤڈر کے ذرات کوٹنگ کرتے ہیں اور عارضی سبز طاقت پیدا کرنے کے لئے مستحکم ہوتے ہیں۔ موم دھات - کے ساتھ کیمیائی طور پر رد عمل ظاہر نہیں کرتا ہے ، یہ صرف ذرات اور سختی کے مابین ویوڈس کو بھرتا ہے ، جو ڈیبینڈنگ سے پہلے ہینڈل کرنے کے لئے صرف کافی ساختی سالمیت فراہم کرتا ہے۔

فلم - ٹائپ بائنڈرز ذرات کے مابین مائع پل بنا کر کام کرتے ہیں جو خشک ہونے یا ٹھنڈک پر مستحکم ہوتے ہیں۔ پانی مٹی جیسے مواد کے لئے ایک موثر فلم بائنڈر کے طور پر کام کرتا ہے ، ذرہ حدود کو چکنا کرکے پلاسٹکیت میں اضافہ کرتا ہے۔ جب پانی بخارات بن جاتا ہے تو ، کیشکا قوتیں مکینیکل بانڈ بناتے ہوئے ذرات کو ایک ساتھ کھینچتی ہیں۔ یہ میکانزم بتاتا ہے کہ کیوں مٹی کے برتن بنانے کے بعد اپنی شکل برقرار رکھتے ہیں لیکن مستقل طاقت کو فروغ دینے کے لئے بھٹوں کی فائرنگ کی ضرورت ہوتی ہے۔

میٹرکس کی تشکیل

بینٹونائٹ مٹی یا نشاستے جیسے میٹرکس بائنڈرز نیٹ ورک بناتے ہیں جو جسمانی طور پر دوسرے مواد کو گھیرے میں لیتے ہیں۔ جب نمی کے ساتھ ملایا جاتا ہے تو ، یہ بائنڈرز انفرادی ذرات کو گھیرنے والے ڈھانچے کی طرح جیل {{1} sol سوجن اور تشکیل دیتے ہیں۔ نتیجے میں میٹرکس تناؤ کے تحت علیحدگی کو روکتا ہے ، پورے مواد میں قوتوں کو تقسیم کرتا ہے۔ یہ طریقہ کار لچک کی ضرورت ہوتی ہے ، ان ایپلی کیشنز میں خاص طور پر قابل قدر ثابت ہوتا ہے ، کیونکہ میٹرکس بغیر کسی فریکچر کے خراب ہوسکتا ہے۔

بائنڈر مواد میںدھاتی انجیکشن مولڈنگ

ایم آئی ایم بائنڈر ٹکنالوجی کی ایک انتہائی نفیس ایپلی کیشنز کی نمائندگی کرتا ہے ، جس میں پاؤڈر میٹالرجی کو انجیکشن مولڈنگ کے ساتھ ملایا جاتا ہے تاکہ غیر معمولی صحت سے متعلق پیچیدہ دھات کے حصے تیار کریں۔ بائنڈر سسٹم اس عمل کی عارضی ریڑھ کی ہڈی کے طور پر کام کرتا ہے ، جس سے ایسے اجزاء کی تیاری کو قابل بناتا ہے جو روایتی مشینی کے ذریعہ ناممکن یا ممنوعہ مہنگا ہوگا۔

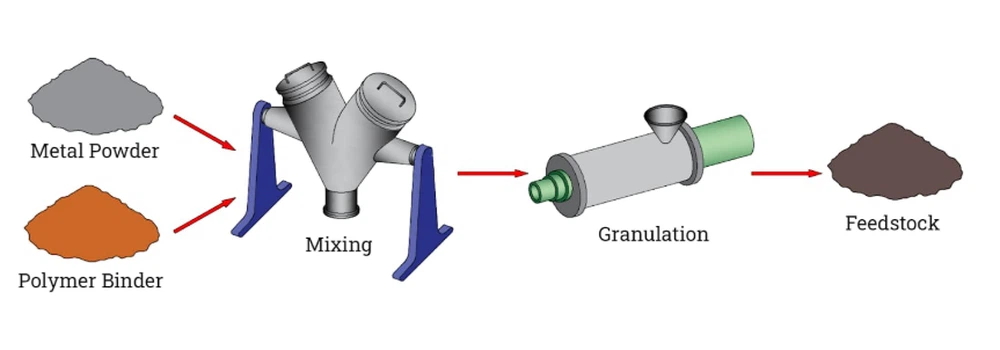

فیڈ اسٹاک مرکب اور ضروریات

ایم آئی ایم فیڈ اسٹاک عام طور پر 60 - 65 ٪ دھات کے پاؤڈر پر مشتمل ہوتا ہے جس میں بائنڈر سسٹم پر مشتمل باقی 35-40 ٪ ہوتا ہے۔ یہ تناسب ناقص بہاؤ اور نامکمل سڑنا بھرنے کے نتیجے میں بہت کم بائنڈر کے نتائج کو ثابت کرتا ہے ، جبکہ اضافی بائنڈر ڈیبینڈنگ اور سائنٹرنگ کے دوران نقائص پیدا کرتا ہے۔ 2023 میں دھاتی پاؤڈر مارکیٹ 7.52 بلین ڈالر تک پہنچ گئی اور 2032 تک بڑے پیمانے پر ایم آئی ایم اور اضافی مینوفیکچرنگ کی طلب کے ذریعہ بڑھ کر 13.0 بلین ڈالر تک بڑھنے کا امکان ہے۔

جدید میم بائنڈر سسٹم مختلف عمل کے مراحل کو بہتر بنانے کے لئے کثیر - جزو کی تشکیل میں ملازمت کرتے ہیں۔ ایک عام نظام میں شامل ہیں:

پرائمری بائنڈرز(بائنڈر حجم کا 50 - 90 ٪) انجیکشن کے دوران عارضی طاقت اور کنٹرول ویسکاسیٹی کا زیادہ تر حصہ فراہم کریں۔ پولیٹیلین ، پولی پروپولین ، اور موم پر مبنی مواد اس زمرے میں ان کی عمدہ مولڈیبلٹی اور سالوینٹ ڈیبینڈنگ کے ذریعہ نسبتا easy آسانی سے ہٹانے کی وجہ سے غلبہ حاصل کرتے ہیں۔

ریڑھ کی ہڈی بائنڈرز(بائنڈر حجم کا 0-50 ٪) ڈیبینڈنگ کے عمل کے دوران حصہ کی سالمیت کو برقرار رکھیں۔ پولیمر جیسے پولیٹیکل یا پولیولفنس بنیادی بائنڈر کو ہٹانے کے بعد باقی رہتے ہیں ، جب تک کہ sintering شروع نہیں ہوتا تب تک مسخ یا گرنے سے بچ جاتا ہے۔ ابتدائی sintering مرحلے کے دوران کمر بائنڈر آہستہ آہستہ جلتا ہے ، جس سے دھات کے ذرات کو مکمل طور پر ہٹانے سے پہلے بانڈنگ شروع کرنے کی اجازت ملتی ہے۔

اضافی۔ اسٹیرک ایسڈ ، ایک عام اضافی ، دھات اور پولیمر مراحل کے مابین چکنا کرنے والے اور جوڑے کے ایجنٹ دونوں کے طور پر کام کرتا ہے۔

کیٹیمولڈ سسٹم انقلاب

Polyoxymethylene (POM) پر مبنی BASF کا کیٹیمولڈ سسٹم 1990 کی دہائی میں MIM مینوفیکچرنگ کو تبدیل کردیا اور آج بھی بڑے پیمانے پر استعمال ہوا ہے۔ اس نظام کی جدت طرازی اس کے کاتالک ڈیبینڈنگ عمل میں ہے ، جہاں گیسس نائٹرک یا آکسالک ایسڈ پوم بائنڈر کو تقریبا 120 ڈگری - پر اس کے نرمی والے درجہ حرارت سے نیچے توڑ دیتا ہے۔ روایتی تھرمل ڈیبینڈنگ کے لئے 12-48 گھنٹوں کے مقابلے میں ، صرف 3 گھنٹوں میں بائنڈر کو ہٹاتے ہوئے یہ جزوی مسخ کو روکتا ہے۔

کاتالک عمل سالوینٹ - پر مبنی نظام کے مقابلے میں اہم ماحولیاتی فوائد پیش کرتا ہے۔ مضر فضلہ ندیوں کو ضائع کرنے کی ضرورت کے بجائے ، تیزاب POM سڑن کو فارمیڈہائڈ اور پانی کے بخارات میں ڈالتا ہے ، جو قدرتی گیس کے شعلے میں 600 ڈگری پر صاف ستھرا ہوتا ہے۔ یہ نقطہ نظر عمل کے وقت اور ماحولیاتی اثرات دونوں کو کم کرتا ہے ، عوامل جو مینوفیکچرنگ کے فیصلوں کو تیزی سے متاثر کرتے ہیں۔

حالیہ پیشرفت پانی - گھلنشیل بائنڈر سسٹم پر مرکوز ہے جو یہاں تک کہ کلینر پروسیسنگ کو بھی قابل بناتی ہیں۔ یہ سسٹم ، صارفین کے الیکٹرانکس مینوفیکچرنگ میں مقبولیت حاصل کرتے ہیں ، پولیٹین گلائکول یا اسی طرح کے پانی - گھلنشیل پولیمر کو بنیادی بائنڈرز کے طور پر استعمال کرتے ہیں۔ حص parts ہ گرم پانی میں بھگوتے ہیں جو 80-90 ٪ بائنڈر کو دور کرنے کے لئے کئی گھنٹوں تک بھگاتے ہیں ، اور نامیاتی سالوینٹس کو مکمل طور پر بنیادی ڈیبینڈنگ مرحلے سے ختم کرتے ہیں۔

معیار کے عوامل اور کارکردگی کی پیمائش

بائنڈر کا انتخاب حتمی حصے کے معیار پر گہرا اثر ڈالتا ہے۔ 2024 پاؤڈر میٹالرجی مارکیٹ 2030 کے دوران 4.5 فیصد سی اے جی آر کی توقعات کے ساتھ 26.34 بلین ڈالر تک پہنچ گئی ، جو جزوی طور پر بائنڈر ٹکنالوجی میں ترقی کے ذریعہ کارفرما ہے جو سخت رواداری اور سطح کی بہتر تکمیل کو قابل بناتا ہے۔

تنقیدی بائنڈر پرفارمنس پیرامیٹرز میں شامل ہیں:

rheological خصوصیاتاس بات کا تعین کریں کہ انجیکشن کے دوران فیڈ اسٹاک کس طرح بہتا ہے۔ پاؤڈر - بائنڈر علیحدگی کو روکنے کے لئے مکمل سڑنا بھرنے کے ل the ویزکوسیٹی کو کافی کم رہنا چاہئے۔ قینچ پتلا سلوک ضروری ثابت ہوتا ہے - ویسکوسیٹی کو انجیکشن کی اعلی قینچ کی شرحوں کے تحت کم ہونا چاہئے لیکن گرنے سے بچنے کے لئے مولڈنگ کے بعد جلد صحت یاب ہونا چاہئے۔

سبز طاقتاس کی پیمائش کرتی ہے کہ ڈیبینڈنگ سے پہلے ڈھالے ہوئے حصے کو کس حد تک اچھی طرح سے برقرار رکھا جاتا ہے۔ ناکافی سبز طاقت نقصان یا مسخ کو سنبھالنے کا باعث بنتی ہے ، جبکہ ضرورت سے زیادہ طاقت بہت زیادہ بائنڈر کی نشاندہی کرسکتی ہے ، جس سے ہٹانے کے دوران پریشانی پیدا ہوتی ہے۔ ہدف سبز قوتیں عام طور پر 5-15 MPa سے لے کر حصہ جیومیٹری اور ہینڈلنگ کی ضروریات پر منحصر ہوتی ہیں۔

ڈیبینڈنگ خصوصیاتسائیکل وقت اور جزوی معیار دونوں کو متاثر کریں۔ نامکمل بائنڈر ہٹانے سے کاربن کی باقیات پتی جاتی ہیں جو حتمی حصوں کو کمزور کرتی ہے اور سطح کی خرابیوں کا سبب بنتی ہے۔ ضرورت سے زیادہ تیزی سے ہٹانے سے گیس کا دباؤ پیدا ہوتا ہے جو حصوں کو دراڑ دیتا ہے یا حصوں کو بلاتا ہے۔ بہتر بائنڈر سسٹم کنٹرول شدہ مراحل میں ہٹاتے ہیں ، جس کے بعد بنیادی بائنڈر نکالنے کے بعد سائنٹرنگ کے دوران بتدریج کمر کی سڑن ہوتی ہے۔

ایم آئی ایم فیڈ اسٹاک ریسائکلیبلٹی کے بارے میں 2024 کے مطالعے سے یہ بات سامنے آئی ہے کہ بائنڈر سالمیت چار ری پروسیسنگ سائیکلوں کے ذریعہ قابل قبول ہے ، جس سے اہم مادی لاگت کی بچت کو قابل بنایا جاسکتا ہے۔ تاہم ، چار چکروں سے پرے ، تھرمل انحطاط بہاؤ کی خصوصیات اور سبز طاقت کو متاثر کرنے سے شروع ہوتا ہے ، جس سے کنواری مواد کے اضافے کی ضرورت ہوتی ہے۔

بائنڈر اقسام کی درجہ بندی اور خصوصیات

بائنڈر ایپلی کیشنز کے تنوع کے لئے یکساں طور پر متنوع مواد کی ضرورت ہوتی ہے ، ہر ایک مخصوص کارکردگی کی خصوصیات اور ماحولیاتی حالات کے ل optim بہتر ہوتا ہے۔

نامیاتی بائنڈرز

نامیاتی بائنڈرز ان ایپلی کیشنز پر حاوی ہیں جہاں حتمی طور پر ہٹانے یا بائیوڈیگریڈیبلٹی کے معاملات ہیں۔ پولیمر بائنڈرز جیسے پولی وینییلیڈین فلورائڈ لتیم - آئن بیٹری الیکٹروڈ کے لئے صنعت کے معیار کے طور پر کام کرتے ہیں ، جس میں بیٹری بائنڈر مارکیٹ 2024 میں 1.2 بلین ڈالر ہے اور اس کی توقع ہے کہ وہ 16.6 فیصد کیگر میں 2034 تک 7 5.7 بلین تک پہنچ جائے گی۔ اس دھماکہ خیز نمو سے بجلی کی گاڑیوں کی پیداوار اور قابل تجدید توانائی ذخیرہ کرنے کی عکاسی ہوتی ہے۔

روایتی PVDF بائنڈرز N - methyl - 2 - pyrrolidone (NMP) میں تحلیل ہوجاتے ہیں۔ تاہم ، NMP زہریلا کے بارے میں ماحولیاتی خدشات پانی پر مبنی متبادلات کی طرف تیزی سے تبدیلی لاتے ہیں۔ اسٹیرن-بوٹاڈین ربڑ (ایس بی آر) کاربوکسیمیتھیل سیلولوز (سی ایم سی) کے ساتھ مل کر اب انوڈ کی پیداوار پر حاوی ہے ، جو 40-60 فیصد کم پروسیسنگ لاگت کی پیش کش کرتا ہے جبکہ مضر سالوینٹ کے استعمال کو ختم کرتے ہوئے۔

اگلا - جنریشن بیٹری بائنڈرز خود - شفا بخش صلاحیتوں اور بہتر آئن چالکتا کو شامل کرتے ہیں۔ مئی 2024 کے ایک مطالعے میں سوڈیم - آئن بیٹریاں کے لئے پولیفومارک ایسڈ (پی ایف اے) بائنڈر متعارف کرایا گیا ، جس میں روایتی متبادل کے مقابلے میں 50 ٪ زیادہ آسنجن طاقت کا مظاہرہ کیا گیا جبکہ پانی کی گھلنشیلتا اور غیر - زہریلا کو برقرار رکھتے ہوئے۔ پی ایف اے کے اعلی - کثافت کاربو آکسیلک ایسڈ گروپس وافر آئن - ہوپنگ سائٹس بناتے ہیں ، سوڈیم بازی کو تیز کرتے ہیں اور شرح کی صلاحیت کو بہتر بناتے ہیں۔

موم بائنڈرز sintering اور دھات کے انجیکشن مولڈنگ میں اہم کردار ادا کرتے ہیں۔ یہ بائنڈر نسبتا low کم درجہ حرارت (40-150 ڈگری) پر پگھل جاتے ہیں ، جس سے تھرمل ڈیبینڈنگ یا سالوینٹ نکالنے کے ذریعے آسانی سے ہٹانے کے قابل ہوجاتے ہیں۔ پیرافن موم ، پولی تھیلین موم ، اور کارنوبا موم ہر ایک پگھلنے کے مختلف مقامات اور ریولوجیکل خصوصیات پیش کرتے ہیں ، جس سے فارمولیٹرز کو مخصوص ضروریات کے مطابق ڈیبینڈنگ پروفائلز کو تیار کرنے کی اجازت ملتی ہے۔

غیر نامیاتی بائنڈرز

غیر نامیاتی بائنڈرز مستقل بانڈ بناتے ہیں اور تعمیراتی درخواستوں پر حاوی ہوجاتے ہیں۔ تعمیراتی مواد کے لئے عالمی سطح کی تیاری سالانہ 7.5 بلین ٹن سے تجاوز کرتی ہے ، جس سے عالمی انتھروپوجینک CO2 کے اخراج کا تقریبا 6 6 فیصد حصہ ہے۔ یہ ماحولیاتی اثر متبادل بائنڈر سسٹم میں وسیع تحقیق کرتا ہے۔

پورٹلینڈ سیمنٹ غالب تعمیراتی بائنڈر بنی ہوئی ہے ، جو بہترین کمپریسی طاقت اور استحکام فراہم کرتا ہے۔ جب پانی کے ساتھ ملایا جاتا ہے تو ، کیلشیم سلیکیٹ ہائیڈریٹ اور کیلشیم ہائیڈرو آکسائیڈ کے مراحل کی تشکیل کرتے ہیں جو ہفتوں سے مہینوں تک طاقت پیدا کرتے ہیں۔ تاہم ، سیمنٹ کی پیداوار میں چونا پتھر کو بھٹوں میں 1،450 ڈگری تک گرم کرنے کی ضرورت ہوتی ہے ، جس سے توانائی کی وسیع مقدار ہوتی ہے اور ایندھن کے دہن اور چونا پتھر کی سڑن سے دونوں CO2 جاری کرتے ہیں۔

ترقی کے تحت متبادل غیر نامیاتی بائنڈرز میں شامل ہیں:

کیلشیم سلفوالومینیٹ سیمنٹکم پیداوار کا درجہ حرارت (1،250 ڈگری بمقابلہ 1،450 ڈگری) کی ضرورت ہے ، جس سے توانائی کی کھپت میں 20-30 فیصد کمی واقع ہوتی ہے اور پورٹ لینڈ سیمنٹ کے مقابلے میں CO2 کے اخراج کو 40 ٪ تک کاٹا جاتا ہے۔

الکالی - چالو بائنڈرزصنعتی فضلہ کے مواد جیسے فلائی ایش یا بلاسٹ فرنس سلیگ کا استعمال کریں ، جو سخت ڈھانچے کی تشکیل کے لئے الکلائن حل کے ذریعہ چالو ہیں۔ یہ جیوپولیمر نظام تقابلی طاقت کے حصول کے دوران روایتی سیمنٹ کے مقابلے میں مجسم کاربن کو 80 ٪ کم کرسکتے ہیں۔

سپر سلفیٹ سیمنٹپورٹلینڈ سیمنٹ اور کیلشیم سلفیٹ کی تھوڑی مقدار میں گراؤنڈ بلاسٹ فرنس سلیگ کو یکجا کریں ، جس میں سلفیٹ حملے اور سمندری پانی کی نمائش - پراپرٹیز کو سمندری تعمیر کے ل valuable قیمتی مزاحمت کی پیش کش کی جائے۔

جپسم - پر مبنی بائنڈرز غیر - ساختی ایپلی کیشنز کی خدمت کرتے ہیں جہاں تیز رفتار ترتیب اور آگ کے خلاف مزاحمت حتمی طاقت سے زیادہ اہمیت رکھتی ہے۔ جپسم کے لئے کیلکینیشن کے لئے صرف 150 - 180 ڈگری کی ضرورت ہوتی ہے ، جس سے یہ سیمنٹ کی پیداوار سے کہیں کم توانائی - انتہائی کم ہے۔ اس مواد کو ڈرائی وال ، پلاسٹر اور سڑنا بنانے میں وسیع استعمال پایا جاتا ہے۔

جامع اور ہائبرڈ سسٹم

جدید ایپلی کیشنز تیزی سے بائنڈر سسٹم کو ملازمت میں لیتے ہیں جو ایک سے زیادہ مواد کو یکجا کرتے ہیں تاکہ وہ واحد - جزو فارمولیشن کے ساتھ ناقابل تسخیر خصوصیات کو حاصل کرسکیں۔ جامع مینوفیکچرنگ میں ، تھرمو پلاسٹک پردے فائبر پریفورمز کے لئے بائنڈرز کے طور پر کام کرتے ہیں ، مائع جامع مولڈنگ کے دوران پگھلتے ہوئے پرتوں کو رال انفیوژن سے پہلے ایک ساتھ مل جاتے ہیں۔ ان بائنڈرز کو لازمی طور پر میٹرکس رال کے ساتھ ہم آہنگ ہونا چاہئے جبکہ سبز طاقت کو مناسب فراہم کرتے ہیں اور ڈراپنگ کے دوران فائبر کی نقل و حرکت کی اجازت دیتے ہیں۔

بائنڈر جیٹنگ ایڈیٹیو مینوفیکچرنگ کے لئے پاؤڈر بائنڈر نفیس ہائبرڈ سسٹم کی نمائندگی کرتے ہیں۔ ڈیسک ٹاپ میٹل کا پروڈکشن سسٹم P - 50 روزانہ 2،200 کلو تک نکل پر مبنی سپرالائوز پر عمل پیرا ہوسکتا ہے ، جس میں بائنڈر جیٹنگ کے ارتقاء کو پروٹوٹائپنگ سے بڑے پیمانے پر پیداوار تک کا مظاہرہ کیا جاسکتا ہے۔ بائنڈر کو منتخب طور پر بانڈ پاؤڈر ذرات پرت کے لحاظ سے بانڈ کرنا چاہئے ، سنبھالنے کے لئے مناسب سبز طاقت فراہم کرنا چاہئے ، اور بقیہ چھوڑے بغیر صاف ستھرا ڈیبینڈ کرنا چاہئے جو سائنٹرڈ حصوں کو کمزور کرتا ہے۔

فوڈ انڈسٹری بائنڈرز فعالیت کو حفاظت اور طفیلی صلاحیت کے ساتھ جوڑتے ہیں۔ ترمیم شدہ نشاستے ، مسوڑوں اور پروٹینوں کی ساخت پیدا ہوتی ہے اور سوسیج سے لے کر آئس کریم تک کی مصنوعات میں علیحدگی کو روکتا ہے۔ دیسی نشاستے کو کھانا پکانے اور خشک کرنے سے تیار کردہ پریگیلیٹینائزڈ نشاستہ ، گرمی کی ضرورت کے بغیر فوری گاڑھا ہونا مہیا کرتا ہے ، جس سے سردی - عمل کی تشکیل کو قابل بناتا ہے۔

صنعتوں میں تنقیدی درخواستیں

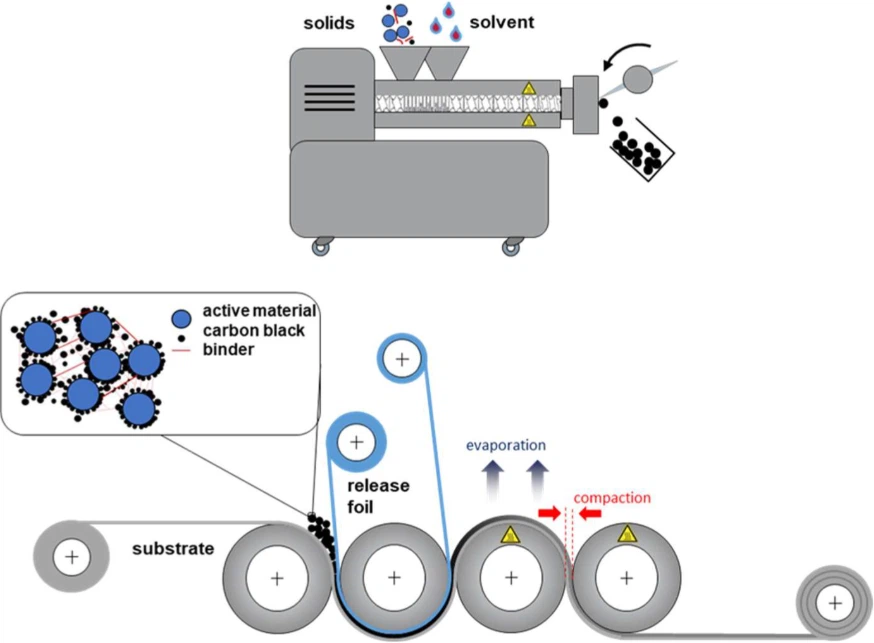

بیٹری ٹکنالوجی اور توانائی کا ذخیرہ

برقی گاڑیوں اور گرڈ - پیمانے پر توانائی کے ذخیرہ کرنے والے نظام کی دھماکہ خیز نمو بیٹری بائنڈر کی کارکردگی پر بے مثال مطالبات کرتی ہے۔ 2025 میں عالمی بیٹری بائنڈر میٹریلز مارکیٹ 1.4 بلین ڈالر تک پہنچ گئی ، جس میں کیتھوڈ بائنڈر ایپلی کیشنز 59.8 فیصد مارکیٹ شیئر رکھتے ہیں۔ 2024 میں الیکٹرک گاڑیوں کی پیداوار 92.5 ملین یونٹ سے تجاوز کر گئی ، اعلی توانائی کی کثافت ، تیز تر چارجنگ ، اور طویل سائیکل زندگی کے ساتھ بیٹریوں کی طلب کی طلب - سبھی بائنڈر سلیکشن کے ذریعہ نمایاں طور پر متاثر ہوئے۔

کیتھوڈ بائنڈرز کو خاص طور پر چیلنجنگ ضروریات کا سامنا کرنا پڑتا ہے۔ انہیں بغیر کسی سڑنے کے لیتھیم کے مقابلے میں 4.5 وولٹ سے زیادہ آپریٹنگ صلاحیتوں کا مقابلہ کرنا چاہئے ، چارج - خارج ہونے والے چکروں کے دوران حجم کی تبدیلیوں کے ذریعے آسنجن کو برقرار رکھنا چاہئے ، اور الیکٹرویلیٹ سالوینٹس سے انحطاط کا مقابلہ کرنا ہوگا۔ پی وی ڈی ایف اس کی پراپرٹیز کے غیر معمولی امتزاج کی وجہ سے اس اطلاق پر حاوی ہے ، حالانکہ اعلی قیمت اور ماحولیاتی خدشات جاری تحقیق کو متبادلات میں متحرک کرتے ہیں۔

انوڈ بائنڈرز کو مختلف چیلنجوں کا سامنا کرنا پڑتا ہے ، خاص طور پر سلیکن - پر مبنی انوڈس کے ساتھ جو روایتی گریفائٹ کے مقابلے میں ڈرامائی طور پر اعلی توانائی کی کثافت کا وعدہ کرتے ہیں۔ سلیکن لیتھیشن کے دوران 300 ٪ حجم میں توسیع سے گزرتا ہے ، جس سے روایتی الیکٹروڈ ڈھانچے کو فریکچر دیتے ہیں۔ سلیکن انوڈس کے لئے ایڈوانسڈ بائنڈرز خود - شفا یابی کے طریقہ کار ، تدریجی ہائیڈروجن بانڈنگ ، اور لچکدار نیٹ ورک کو ملازمت دیتے ہیں جو بجلی کے رابطے کو کھونے کے بغیر حجم میں تبدیلیوں کو ایڈجسٹ کرتے ہیں۔

جنوری 2024 کے جائزے میں پولی (ایتھر - thioures) (SHPET) پولیمر بائنڈرز کو اجاگر کیا گیا جو خود کو - شفا بخش صلاحیت کے ساتھ مضبوط آسنجن کو جوڑتا ہے۔ جب سائیکلنگ کے دوران الیکٹروڈ کے ذریعے دراڑیں پھیل جاتی ہیں تو ، متحرک تیوریا بانڈ ٹوٹ جاتے ہیں اور اصلاحات کرتے ہیں ، اس سے پہلے کہ نقصان کی وجہ سے اس کی صلاحیت ختم ہوجاتی ہے۔ لیبارٹری ٹیسٹوں سے یہ ظاہر ہوتا ہے کہ ان بائنڈرز نے سلیکن انوڈس کو 1،000 سائیکلوں کے بعد 90 capacity صلاحیت کو برقرار رکھنے کے قابل بنایا ہے - روایتی بائنڈرز کے مقابلے میں جو 100-200 سائیکلوں میں ناکام ہوجاتے ہیں۔

پانی - پر مبنی بائنڈر پروسیسنگ کی طرف تبدیلی ریگولیٹری دباؤ اور لاگت کے تحفظات کی وجہ سے تیز ہوتی ہے۔ امریکی محکمہ توانائی نے گھریلو پانی - پر مبنی بائنڈر مینوفیکچرنگ کے لئے 2022 - 2024 کے درمیان 25 ملین ڈالر سے زیادہ کا عہد کیا ، جس نے گھریلو بیٹری کی تیاری کے لئے ٹیکنالوجی کی اہمیت کو تسلیم کیا۔ پانی - پر مبنی نظام NMP - ایک زہریلا سالوینٹ کو ختم کرتا ہے جس میں کارکنوں کی حفاظت کو بہتر بناتے ہوئے مہنگے بازیافت کے سامان کو کم کرنے والے مینوفیکچرنگ کے اخراجات میں 30-40 ٪ تک کم ہوتا ہے۔

تعمیر اور انفراسٹرکچر

سیمنٹ - پر مبنی بائنڈرز انسانیت کے سب سے زیادہ - کو پانی کے بعد تیار کردہ مواد کی تشکیل کرتے ہیں ، جس میں سالانہ پیداوار 4 ارب میٹرک ٹن سے زیادہ ہوتی ہے۔ اس پیمانے سے مواقع اور چیلنج دونوں پیدا ہوتے ہیں۔ تعمیراتی صنعت کا کاربن فوٹ پرنٹ - بڑے پیمانے پر سیمنٹ کی پیداوار سے {{6} b عالمی سطح پر انسانیت کے اخراج کے تقریبا 6 ٪ کے برابر ہے ، جس سے آب و ہوا کے اہداف کے لئے بائنڈر جدت کو ضروری بناتا ہے۔

جدید کنکریٹ فارمولیشنوں میں تیزی سے اضافی سیمنٹیٹو مٹیریلز (ایس سی ایم) کو شامل کیا جاتا ہے جو پورٹلینڈ سیمنٹ کو جزوی طور پر تبدیل کرتے ہیں۔ کوئلے کے دہن کا ایک پروڈکٹ فلائی ایش ، کام کی اہلیت اور لمبی - اصطلاح کی طاقت کو بہتر بناتا ہے جبکہ سیمنٹ کی ضروریات کو 30 ٪ تک کم کرتا ہے۔ عالمی فلائی ایش مارکیٹ 2023 میں 8 2.8 بلین تک پہنچ گئی ، جو کارکردگی کے فوائد اور استحکام دونوں کے تحفظات کے ذریعہ کارفرما ہے۔

اسٹیل کی پیداوار سے سلیگ سیمنٹ سلفیٹ حملے کے لئے اعلی مزاحمت اور ہائیڈریشن کی گرمی کو کم کرنے کے ساتھ اسی طرح کے فوائد کی پیش کش کرتا ہے - بڑے پیمانے پر کنکریٹ کے لئے اہم جہاں درجہ حرارت میں اضافہ کریکنگ کا سبب بن سکتا ہے۔ جارحانہ ماحول میں لمبے - مدت کی استحکام کو بہتر بنانے کے دوران خالص پورٹلینڈ سیمنٹ کنکریٹ کے مقابلے میں 50 ٪ SLAG تبدیلی CO2 کے اخراج کو 40 ٪ تک کم کرسکتی ہے۔

سلیکا فوم ، سلیکن اور فیروسیلیکون مصر کی پیداوار کا ایک الٹرا فائن ضمنی ، ڈرامائی طور پر ٹھوس طاقت اور عدم استحکام کو بڑھاتا ہے۔ 5 - 10 ٪ سلکا فوم شامل کرنے سے کمپریسی طاقت کو 5000 سے بڑھا کر 10،000 PSI سے زیادہ کیا جاسکتا ہے جبکہ شدت کے حکم سے پارگمیتا کو کم کیا جاسکتا ہے۔ یہ خصوصیات برج ڈیک ، پارکنگ کے ڈھانچے ، اور سمندری تعمیر جیسے اعلی کارکردگی کی ایپلی کیشنز کے لئے ضروری ثابت ہوتی ہیں۔

ترقی کے تحت جدید بائنڈر سسٹم کا مقصد پورٹلینڈ سیمنٹ کو مکمل طور پر ختم کرنا ہے۔ الکلائن حلوں کے ذریعہ چالو ہونے والے جیوپولیمر کنکریٹ روایتی کنکریٹ کے مقابلے میں کمپریسی طاقتوں کا مظاہرہ کرتے ہیں جبکہ مجسم کاربن کو 80 ٪ تک کم کرتے ہیں۔ ماد .ہ بہترین آگ کے خلاف مزاحمت - درجہ حرارت پر ساختی سالمیت کو برقرار رکھنے کی نمائش کرتا ہے جہاں روایتی کنکریٹ ناکام ہوجاتا ہے - اسے اونچائی - عروج کی تعمیر کے لئے پرکشش بناتا ہے۔

اضافی مینوفیکچرنگ اور ایڈوانس پروسیسنگ

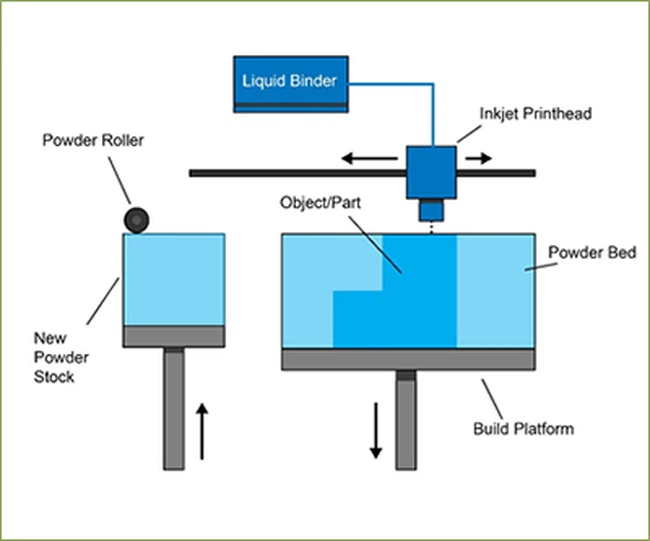

بائنڈر جیٹنگ ٹکنالوجی 2020 - 2024 کے درمیان پروٹو ٹائپنگ سے پروڈکشن اسکیل تک پختہ ہوگئی ، جس میں اب سسٹم سالانہ دسیوں ہزار حصے تیار کرنے کے قابل ہیں۔ جی ای ایڈیٹیو کی بائنڈر جیٹ لائن سیریز 3 ، جو 2024 میں متعارف کروائی گئی ہے ، اس منتقلی کی مثال دیتی ہے ، خاص طور پر اعلی حجم مینوفیکچرنگ کے لئے ڈیزائن کی گئی ہے جو روایتی طریقوں سے معاشی طور پر مقابلہ کرتی ہے۔

بائنڈر اس عمل میں متعدد اہم افعال کا کام کرتا ہے۔ اس کو ہینڈلنگ کے ل sufficient کافی طاقت کے ساتھ پاؤڈر کے ذرات کو بانڈ کرنا چاہئے جبکہ انکجیٹ پرنٹ ہیڈز کے ذریعہ قطعی قطرہ کی تشکیل کے ل low کم ویسکاسیٹی کو برقرار رکھنا چاہئے۔ پوسٹ - پرنٹنگ ، بائنڈر کو "گرین پارٹ" بنانے کے لئے علاج یا خشک ہونا ضروری ہے جو سنٹرنگ فرنس کو سنبھالنے ، ڈیپوڈرنگ اور منتقلی سے بچتا ہے۔ آخر میں ، اسے باقی حصوں کو چھوڑ کر مکمل طور پر ڈیبینڈ کرنا ہوگا جو حتمی حصے کی خصوصیات سے سمجھوتہ کرتا ہے۔

نامیاتی بائنڈرز اپنی صاف ستھری خصوصیات کی وجہ سے دھات کے بائنڈر جیٹنگ پر حاوی ہیں۔ پولیمر - پر مبنی فارمولیشن تھرمل ڈیبینڈنگ کے ذریعہ اچھی سبز طاقت اور پیش قیاسی کو ہٹانے کی سہولت فراہم کرتے ہیں۔ تاہم ، غیر نامیاتی بائنڈرز کچھ ایپلی کیشنز - خاص طور پر سیرامکس کے لئے فوائد پیش کرتے ہیں جہاں اعلی - درجہ حرارت کی استحکام آسان ہٹانے سے زیادہ اہمیت رکھتا ہے۔

بائنڈر جیٹنگ کی معاشیات ٹکنالوجی کے پختہ ہونے کے ساتھ ہی ڈرامائی انداز میں بہتر ہوئی۔ 2020 - 2024 کے درمیان حصوں کے اخراجات میں 60 فیصد کمی واقع ہوئی ہے کیونکہ ان پٹ میں اضافہ ہوا اور مادی استعمال میں بہتری آئی۔ یہ ٹیکنالوجی اب ایم آئی ایم کے ساتھ میڈیم - حجم کی پیداوار 5،000-50،000 حصوں کی سالانہ رنز کے ساتھ مقابلہ کرتی ہے ، خاص طور پر ہندسی طور پر پیچیدہ اجزاء کے لئے جہاں روایتی مینوفیکچرنگ کے لئے مہنگے ملٹی مرحلہ عمل کی ضرورت ہوتی ہے۔

دواسازی اور فوڈ پروسیسنگ

بائنڈرز ٹیبلٹ مینوفیکچرنگ میں ضروری کردار ادا کرتے ہیں ، جہاں وہ ہینڈل اور اسٹوریج کے ل sufficient کافی طاقت پیدا کرتے ہیں جبکہ ہاضمہ نظام میں کنٹرول تحلیل کو قابل بناتے ہیں۔ مائکرو کرسٹل لائن سیلولوز براہ راست کمپریشن بائنڈر کے طور پر غلبہ حاصل کرتا ہے ، جس میں بہترین کمپیکٹیبلٹی اور تیز رفتار تضاد کی پیش کش ہوتی ہے۔ پوویڈون (پولی وینائلپیرولائڈون) گیلے دانے میں کام کرتا ہے ، جس سے مضبوط بانڈ پیدا ہوتا ہے جو قابل قبول تحلیل کی شرحوں کو برقرار رکھتے ہوئے خشک ہونے سے بچ جاتا ہے۔

حالیہ تحقیق میں ان پابندیوں پر توجہ دی گئی ہے جو منشیات کی ترسیل کے نئے میکانزم کو قابل بناتے ہیں۔ ترمیم شدہ - ریلیز بائنڈرز کنٹرول تحلیل کائینیٹکس ، ایک بار - روزانہ ادویات کی خوراک کو قابل بناتے ہیں جس میں بصورت دیگر متعدد خوراکوں کی ضرورت ہوتی ہے۔ معدے کی تیزابیت میں معدے کی تیزابیت میں سوجن ہوتی ہے ، جس سے تیرتی میٹرک پیدا ہوتی ہے جو توسیع شدہ ادوار میں منشیات جاری کرتی ہے۔ علاج کی افادیت کو برقرار رکھتے ہوئے یہ نفیس نظام مریضوں کی تعمیل کو بہتر بناتے ہیں۔

فوڈ بائنڈرز کو غذائیت کی پروفائل اور صارفین کی ترجیحات کے ساتھ عملی کارکردگی میں توازن رکھنا چاہئے۔ گوار گم ، زانتھن گم ، اور ترمیم شدہ نشاستے جیسے قدرتی بائنڈرز کلین - لیبل کی ضروریات کو پورا کرتے ہوئے گاڑھا ہونا اور استحکام فراہم کرتے ہیں۔ پودوں کی طرف رجحان - پر مبنی گوشت کے متبادلات بائنڈرز کی مانگ کرتے ہیں جو مستند بناوٹ پیدا کرتے ہیں - پروٹین جیسے میتھیل سیلولوز تھرموروربل جیل بناتے ہیں جو کھانا پکانے کے دوران جانوروں کی چربی کے منہ کی نقالی کرتے ہیں۔

کارکردگی کی اصلاح اور انتخاب کے معیار

مناسب بائنڈر مواد کو منتخب کرنے کے لئے پروسیسنگ ، ایپلی کیشن ، اور -} زندگی کے تحفظات کے ایک سے زیادہ مسابقتی ضروریات کو متوازن کرنے کی ضرورت ہے۔

پروسیسنگ مطابقت

بائنڈر ریولوجی مینوفیکچرنگ کی فزیبلٹی اور لاگت پر گہرا اثر ڈالتی ہے۔ ایم آئی ایم فیڈ اسٹاک کو لازمی طور پر قینچ - پتلی سلوک - اعلی انجیکشن دباؤ کے تحت کم ہونے والی ویسکوسیٹی کی نمائش کرنی ہوگی لیکن مولڈنگ کے بعد جلد صحت یاب ہونے کی وجہ سے۔ سیوڈوپلاسٹک بہاؤ پتلی حصوں کی مکمل بھرنے کے قابل بناتا ہے جبکہ پوسٹ کو روکتا ہے - مولڈنگ سلپنگ یا مسخ۔

درجہ حرارت کی حساسیت اضافی رکاوٹیں پیدا کرتی ہے۔ پروسیسنگ درجہ حرارت میں بائنڈر مستحکم رہنا چاہئے پھر بھی ڈیبینڈنگ کے دوران موثر ہٹانے کی اجازت دیتا ہے۔ ضرورت سے زیادہ تنگ پروسیسنگ ونڈوز عیب کی شرح میں اضافہ کرتی ہے اور مینوفیکچرنگ لچک کو کم کرتی ہے۔ زیادہ سے زیادہ پروسیسنگ درجہ حرارت اور بائنڈر انحطاط کے آغاز کے درمیان کم سے کم 30-50 ڈگری مارجن فراہم کرتے ہیں۔

پاؤڈر - بائنڈر مطابقت پروسیسنگ اور حتمی خصوصیات دونوں کو متاثر کرتی ہے۔ اچھی گیلا کرنا یکساں بائنڈر تقسیم کو یقینی بناتا ہے ، جمع ہونے سے بچتا ہے اور مستقل بہاؤ کی خصوصیات کو برقرار رکھتا ہے۔ سطح - ترمیم شدہ پاؤڈر گیلے کی ضروریات کو کم کرتے ہوئے گیلے کو بہتر بناتے ہیں۔

مکینیکل اور جسمانی خصوصیات

ایپلی کیشن کے ذریعہ سبز طاقت کی ضروریات ڈرامائی انداز میں مختلف ہوتی ہیں۔ ایم آئی ایم حصوں کو ڈیبینڈنگ فکسچر - میں عام طور پر 5-15 ایم پی اے میں سنبھالنے اور پلیسمنٹ کے ل only صرف کافی طاقت کی ضرورت ہے۔ بیٹری الیکٹروڈ کو بغیر کسی شگاف کے کیلنڈرنگ کا مقابلہ کرنے کے لئے 30-50 MPa کی ضرورت ہوتی ہے۔ تعمیراتی مارٹر محفوظ فارم کو ہٹانے کے لئے گھنٹوں کے اندر اندر 10-20 MPa کا مطالبہ کرتے ہیں۔

لچک اور تناؤ رواداری کا معاملہ خاص طور پر جہتی تبدیلیوں میں شامل ایپلی کیشنز کے لئے۔ بیٹری بائنڈرز کو چارج کے دوران حجم کی توسیع کو ایڈجسٹ کرنا ضروری ہے - بغیر کسی فریکچر کے مادہ سائیکلنگ۔ سلیکن انوڈ بائنڈرز کو بجلی کے رابطے کو کھونے کے بغیر متعدد سائیکلوں سے بچنے کے لئے وقفے پر 300 فیصد سے زیادہ کی لمبائی کی ضرورت ہوتی ہے۔

تھرمل استحکام زیادہ سے زیادہ آپریٹنگ درجہ حرارت کا تعین کرتا ہے۔ بدسلوکی کے حالات میں حفاظت کے لئے بیٹری بائنڈرز کو 150 ڈگری یا اس سے زیادہ مستحکم رہنا چاہئے۔ تعمیراتی پابندوں کو بغیر کسی خرابی کے کئی دہائیوں کے منجمد - سائیکلنگ کا مقابلہ کرنا ہوگا۔ ایرو اسپیس ایپلی کیشنز کو انجن کے اجزاء کے ل 300 300 ڈگری یا اس سے اوپر تک استحکام کی ضرورت ہوسکتی ہے۔

ماحولیاتی اور استحکام کے عوامل

لائف سائیکل ماحولیاتی اثر تیزی سے بائنڈر کے انتخاب کو متاثر کرتا ہے۔ پانی - پر مبنی نظام اتار چڑھاؤ نامیاتی مرکب کے اخراج کو ختم کرتا ہے اور کم خشک ہونے والے درجہ حرارت کے ذریعہ توانائی کی کھپت کو کم کرتا ہے۔ بائیو - پر مبنی بائنڈرز جیسے پولی لیکٹک ایسڈ یا سیلولوز مشتق پٹرولیم کو قابل تجدید متبادل پیش کرتے ہیں - اخذ کردہ پولیمر ، اگرچہ بہت ساری ایپلی کیشنز کے لئے کارکردگی اور لاگت میں فرق باقی ہے۔

- زندگی کو ضائع کرنے کی میرٹ پر غور و فکر اور اختتام - کا اختتام۔ تھرمو پلاسٹک بائنڈرز ریمیلیٹنگ اور ری پروسیسنگ کے ذریعے ری سائیکلنگ کو اہل بناتے ہیں۔ ایپوکسی جیسے تھرموسیٹنگ سسٹم کو ری سائیکل نہیں کیا جاسکتا ، حالانکہ وہ زمینی ہوسکتے ہیں اور اسے فلر مواد کے طور پر استعمال کیا جاسکتا ہے۔ بائیوڈیگریڈ ایبل بائنڈرز تصرف کے خدشات کو ختم کرتے ہیں لیکن طویل - اصطلاح کی درخواستوں کے لئے استحکام کی کمی ہوسکتی ہے۔

ریگولیٹری زمین کی تزئین کی شکل بائنڈر کی ترقی کی ترجیحات کو شکل دیتی ہے۔ یورپی رسائ کے ضوابط مضر مادوں پر پابندی عائد کرتے ہیں ، جس سے NMP - پر مبنی بیٹری الیکٹروڈ پروسیسنگ کو پانی - پر مبنی سسٹم میں تیز کرتے ہیں۔ تعمیراتی صنعت کاربن میں کمی کے اہداف سیمنٹ کے متبادل اور اضافی سیمنٹ ماد material ہ کو اپنانے کا اہتمام کرتے ہیں۔ یہ ریگولیٹری دباؤ بائنڈر مینوفیکچررز کے ل challenges چیلنجز اور مواقع دونوں پیدا کرتے ہیں۔

سمت اور ابھرتی ہوئی ٹیکنالوجیز

اعلی - اینٹروپی مرکب اور جدید مواد

اعلی - اینٹروپی مصر (HEA) پاؤڈر کی تجارتی کاری سے بائنڈر کی نئی ضروریات پیدا ہوتی ہیں۔ HEAS میں قریب - مساوی تناسب میں پانچ یا زیادہ پرنسپل عناصر شامل ہیں ، جو غیر معمولی طاقت اور درجہ حرارت کی مزاحمت کی پیش کش کرتے ہیں۔ تاہم ، ان کے اعلی پگھلنے والے مقامات اور پیچیدہ کیمسٹری کی طلب بائنڈر سسٹم لمبے لمبے لمبے چکروں اور اعلی درجہ حرارت کے ل optim بہتر بناتے ہیں۔ اسپیشلٹی پاؤڈر پروڈیوسروں نے جیسے 6K ایڈیٹیو نے 2024 میں HEA پاؤڈر کی فراہمی شروع کی ، ہائپرسونک دفاع اور اگلے - جنریشن ٹربائنوں میں درخواستوں کو قابل بنانا۔

ٹھوس - ریاست کی بیٹری چیلنجز

ٹھوس - ریاستی بیٹریاں سیرامک ​​یا پولیمر ٹھوس الیکٹرولائٹس کے ساتھ آتش گیر مائع الیکٹرولائٹس کی جگہ لے کر حفاظت اور توانائی کی کثافت میں ڈرامائی بہتری کا وعدہ کرتی ہیں۔ تاہم ، یہ سسٹم بائنڈرز کے لئے غیر معمولی چیلنجز پیدا کرتے ہیں۔ حجم میں تبدیلیوں کے باوجود انہیں فعال مواد اور ٹھوس الیکٹرولائٹ کے مابین قریبی رابطے کو برقرار رکھنا چاہئے ، انٹرفیسیل انحطاط کو روکنا ، اور آئنک چالکتا میں کمی سے بچنا چاہئے۔ موجودہ تحقیق میں آئنک طور پر کنڈکٹیو بائنڈرز کی کھوج کی گئی ہے جو محض اجزاء کو ایک ساتھ رکھنے کی بجائے لتیم ٹرانسپورٹ میں حصہ لیتے ہیں۔

پائیدار تعمیراتی مواد

کاربن - منفی پابند تعمیراتی صنعت کے ہولی گریل کی نمائندگی کرتے ہیں۔ کیلشیم کاربونیٹ بائنڈرز ماحولیاتی CO2 کو جذب کرکے علاج کرتے ہیں ، جو ممکنہ طور پر ان کی پیداوار کے اخراج سے زیادہ کاربن کو الگ کرتے ہیں۔ میگنیشیم - پر مبنی سیمنٹ معدنیات کے وافر وسائل کا استعمال کرتے ہوئے کاربن کی ترتیب کی طرح کی صلاحیت کی پیش کش کرتے ہیں۔ اگرچہ تکنیکی چیلنجز - خاص طور پر طویل - مدت کی استحکام اور لاگت کی مسابقت - کے بارے میں باقی ہیں۔ یہ ٹیکنالوجیز تعمیراتی ماحولیاتی اثرات کو تبدیل کرسکتی ہیں۔

اکثر پوچھے گئے سوالات

دھات کے انجیکشن مولڈنگ کے ل a ایک اچھا بائنڈر مواد کیا بناتا ہے؟

ایک موثر ایم آئی ایم بائنڈر کو لازمی طور پر سبز طاقت کو برقرار رکھنے کے دوران ، بہترین سڑنا کی روانی فراہم کرنا ہوگی ، باقی رہ جانے کے بغیر تھرمل یا سالوینٹ ڈیبنڈنگ کے ذریعے صاف طور پر ہٹانے کو قابل بنائیں ، اور علیحدگی کو روکنے کے لئے پاؤڈر - بائنڈر یکسانیت کو برقرار رکھیں۔ ملٹی - جزو کے نظام عام طور پر بہترین کام کرتے ہیں ، پروسیسنگ کے لئے بنیادی بائنڈرز ، ڈیبینڈنگ کے دوران ساختی مدد کے لئے بیک بون بائنڈرز ، اور بہاؤ کی اصلاح کے ل add ایڈیٹیو۔

بیٹری مینوفیکچررز پی وی ڈی ایف سے پانی - پر مبنی بائنڈرز کیوں منتقل ہو رہے ہیں؟

پانی - پر مبنی بائنڈرز زہریلا NMP سالوینٹ کو ختم کرتے ہیں ، جس سے کارکنوں کی حفاظت اور ماحولیاتی تعمیل کو بہتر بناتے ہوئے مینوفیکچرنگ کے اخراجات میں 30 - 40 ٪ کمی واقع ہوتی ہے۔ جدید پانی - پر مبنی سسٹم ایس بی آر - سی ایم سی کے امتزاج کا استعمال کرتے ہوئے انوڈس کے لئے پی وی ڈی ایف کی کارکردگی سے زیادہ ملتے ہیں یا زیادہ پائیدار بیٹری کی پیداوار کو قابل بناتے ہیں۔ صرف امریکہ نے 2022-2024 کے درمیان پانی پر مبنی بائنڈر مینوفیکچرنگ انفراسٹرکچر کے لئے million 25 ملین سے زیادہ کا عہد کیا۔

تعمیراتی پابندیوں سے آب و ہوا کی تبدیلی میں کس طرح مدد ملتی ہے؟

سیمنٹ کی پیداوار دو میکانزم کے ذریعہ عالمی انتھروپوجینک CO2 کے اخراج کا تقریبا 6 ٪ ہے: جیواشم ایندھن کو جلانے کے لئے 1،450 ڈگری بھٹے کے درجہ حرارت تک پہنچنے کے لئے ، اور چونے (کیلشیم آکسائڈ) میں چونا (کیلشیم کاربونیٹ) کو گلنا ، جو CO2 جاری کرتا ہے۔ اس سے سیمنٹ گرین ہاؤس گیس کے اخراج کے سب سے بڑے صنعتی ذرائع میں سے ایک بن جاتا ہے ، جس سے کم - کاربن متبادلات میں وسیع تحقیق کی جاتی ہے۔

کیا بائنڈر مواد کو ری سائیکل کیا جاسکتا ہے یا دوبارہ استعمال کیا جاسکتا ہے؟

ری سائیکلیبلٹی بائنڈر کی قسم پر منحصر ہے۔ تھرمو پلاسٹک بائنڈرز کو یاد کیا جاسکتا ہے اور اسے دوبارہ پروسیس کیا جاسکتا ہے - ایم آئی ایم فیڈ اسٹاک چار ری پروسیسنگ سائیکلوں کے ذریعہ قابل عمل رہتا ہے اس سے پہلے کہ انحطاط سے پراپرٹیز پر اثر پڑتا ہے۔ ایپوکسی جیسے تھرموسیٹنگ بائنڈرز کو ری سائیکل نہیں کیا جاسکتا لیکن وہ فلر کی طرح زمین ہوسکتا ہے۔ بائیو - پر مبنی بائنڈرز کمپوسٹنگ کی صلاحیت پیش کرتے ہیں۔ بیٹری بائنڈرز خاص چیلنجز پیش کرتے ہیں ، کیونکہ وہ فعال مواد کے ساتھ گہری طور پر مل جاتے ہیں اور معاشی طور پر الگ ہونا مشکل ہے۔

ڈیٹا کے ذرائع

ہم مرتبہ {{0} سے مرتب کردہ تحقیقی اعداد و شمار نے جرنل آف میٹریلز کیمسٹری اے میں جائزہ لیا ، گرینڈ ویو ریسرچ ، مورڈور انٹلیجنس ، اور پاؤڈر میٹالرجی اور بیٹری ٹکنالوجی کے شعبوں سے انڈسٹری رپورٹس سے سائنسی مارکیٹ کا تجزیہ۔ 2023-2024 کی رپورٹنگ ادوار کے لئے فارچیون بزنس بصیرت اور ایس این ایس اندرونی سمیت متعدد مستند ذرائع میں مارکیٹ کی قیمتوں اور نمو کی تخمینے کی تصدیق کی گئی۔
