پلاسٹک انجکشن کی سانچہ سازی
کیوں مولڈ ضرورت کولنگ؟ جیسا کہ ہم اس کے کولنگ حالات سائیکل وقت، حصہ طول و عرض، سطح ختم، اور warpage کو متاثر جانتے ہیں، سڑنا ٹھنڈک وقت مجموعی طور پر سائیکل کے وقت میں سب سے بڑی لکھتے ہیں، یہ دو تہائی یا کل سائیکل وقت کی 70-80 فیصد کے طور پر ہو سکتا ہے.
ان لوگوں وجہ سے سوا کہ وردی ٹھنڈک ٹھنڈا کرنے کے بعد باقیماندہ کشیدگی، گرمی کی منتقلی کے استحکام، اور حصہ کی accuracies کو کم کر کے ایک حصے کے معیار کو بہتر بنانے کے لئے ایک موثر کولنگ سرکٹ سکتے ہیں، ٹھنڈک کے وقت کو کم کر دیتا ڈیزائن.
کیوں سلائیڈر کولنگ کی ضرورت ہے؟
کچھ مصنوعات کے کولنگ اس وجہ سلائیڈر ضرورت کے لئے warpage، بقایا کشیدگی، اور shrinkage رویے کے استحکام، کو روکنے کے لئے سلائیڈر کی ضرورت ہے کہ طویل طول و عرض، ہے.
سڑنا ٹھنڈک تعمیر

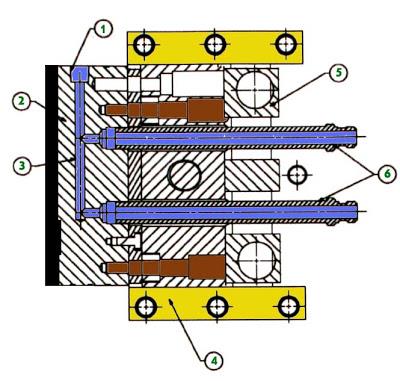

تصویر کے نیچے سب سمت سے سلائیڈر داخل گھر کے کولنگ تعمیر میں دکھایا گیا.
تصویر میں تشریح تعداد میں بالائی سلائیڈر کے ایک حصے کی طرف اشارہ ہے، وہ کر رہے ہیں
1. پلگ
2. سلائیڈر داخل
3. کولنگ پائپ
4. سلائیڈر کور کی گائیڈ ریل
5. تالا لگا بلاک سلائیڈر
6. لانگ نپل
عمل ورکنگ کولنگ جب نیلے رنگ کے ساتھ پائپ پانی کے بہاؤ کی طرف اشارہ ہے. نمبر 1 حصہ (پلگ ان) سلائیڈر اضافہ کی طرف کرنے کے لئے پانی کے بہاؤ کو روکنے کے.
جب ڈیزائن نپل، نپل سڑنا بیس کی بیرونی طرف تک پہنچنے کے لئے کافی ہے اس بات کو یقینی بناتے ہیں.

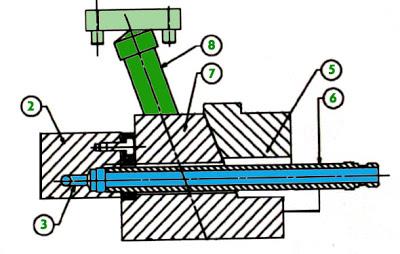

ذیل کی تصویر میں زیادہ نظر کو سمجھنے کے حاصل کرنے کے لئے، اس تصویر کو اب بھی بائیں جانب سے سلائیڈر کے کولنگ دکھایا گیا.
سلائیڈر حصوں کی اضافی تعداد میں ہیں
7. سلائیڈر کور (اس حصے کے ساتھ منسلک ہے جہاں سلائیڈر داخل سلائیڈر اہم حصہ ہے، میں سے ایک ہے)
8. کونیی سلائیڈر (کونیی کا بنیادی کام منتقل 90 ڈگری تبدیل ہوتی ہے، اس سلائیڈر میں منتقل کر سکتے ہیں)
